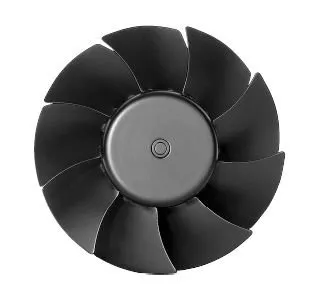

Осевой Энергосберегающий вентилятор A1G200-AI77-52 Ebmpapst

Энергосберегающие промышленные осевые вентиляторы ebm-papst (Германия) представляют собой высокотехнологичное оборудование для перемещения больших объемов воздуха с минимальным потреблением электроэнергии . Диапазон типоразмеров охватывает диаметры рабочих колес от 110 до 990 мм, что позволяет подобрать оптимальное решение для любых задач — от компактных промышленных установок до мощных вентиляционных систем производственных цехов .

Конструктивное исполнение:

Принцип работы подобен гребному винту: воздух подается в осевом направлении параллельно вращающемуся валу двигателя

Двигатель с внешним ротором встроен непосредственно в рабочее колесо, образуя компактный моноблок

Для монтажа используются корпуса с короткими или длинными соплами, а также усиленные монтажные фланцы

Материалы исполнения: корпуса из литого алюминия или стали с защитным покрытием; крыльчатки из алюминия, стали или высокопрочного стеклонаполненного пластика

Тип подшипников — шариковые (качения), обеспечивающие срок службы до 100 000 часов в тяжелых условиях эксплуатации

Технические параметры:

· Производительность по воздуху: от 340 до 24 000 м³/ч и выше

· Статическое давление: от 55 до 350 Па в зависимости от модели

· Скорость вращения: от 690 до 3400 об/мин для промышленных моделей

· Потребляемая мощность: от 45 Вт до 1,5 кВт и более для крупных моделей

· Уровень шума: от 45 до 73 дБА в зависимости от производительности

· Напряжение питания: AC 115В, 230В, 400В (трехфазные) или DC 24В, 48В для EC-моделей

· Степень защиты: IP44, IP54, IP68 (для моделей, предназначенных для наружного применения)

· Рабочая температура: от -40 до +80°C

Области применения:

Системы приточной и вытяжной вентиляции производственных помещений

Охлаждение промышленного оборудования и крупных шкафов автоматики

Системы HVAC (отопление, вентиляция, кондиционирование)

Подача воздуха через теплообменники в технологических установках

Тепловые насосы типа «воздух-вода» и «воздух-воздух»

Холодильная техника, конденсаторы и испарители

Установка:

Монтаж Ebmpapst должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности

Требования безопасности:

· Условия размещения: рабочая температура окружающей среды от -40 до +80°C в зависимости от модели

· Допускается установка в любом положении — ограничений по ориентации оси вращения нет

· Для наружного применения необходимо выбирать модели с соответствующей степенью защиты (IP54, IP68)

· При установке следует обеспечить свободный доступ воздуха к всасывающей стороне

· Расстояние от кожуха вентилятора до препятствий должно быть не менее 20 мм для нормального охлаждения двигателя

· Окружающая среда не должна содержать взрывоопасных смесей и агрессивных паров

Монтаж:

Подъем и перемещение: при весе более 25 кг необходимо использовать такелажное оборудование. Запрещается поднимать вентилятор за лопасти или электрический кабель

Крепление: промышленные модели имеют усиленные монтажные фланцы или монтажные отверстия на каждой стороне корпуса. Для круглых вентиляторов предусмотрена установка в круглое отверстие кожуха или воздуховода

Виброизоляция: для снижения передачи вибрации на конструкцию рекомендуется использовать виброизолирующие прокладки или опоры

Электрическое подключение:

1. EC-модели: питание +/– с возможностью подключения сигналов управления (0-10 В, ШИМ, датчики)

2. AC-модели однофазные: провода L, N, PE, дополнительный вывод для термозащиты и конденсатора

3. AC-модели трехфазные: 3 фазы + PE, с подключением через устройство защиты двигателя

Термозащита: встроенные термоконтакты и датчики заблокированного ротора должны быть включены в цепь управления для отключения при перегреве

Заземление: обязательно выполнить защитное заземление корпуса

Герметизация кабельных вводов: для моделей с высокой степенью защиты необходимо обеспечить герметичность вводов для сохранения IP54/IP68

Проверка после монтажа: перед пуском проверить легкость вращения крыльчатки вручную и соответствие направления вращения стрелке на корпусе

Особенности (ключевые технологии энергосбережения):

Технология GreenTech EC: интеллектуальные электронно-коммутируемые двигатели со встроенной управляющей электроникой обеспечивают до 50% экономии электроэнергии по сравнению с традиционными AC-двигателями . Вентиляторы превышают требования европейских экологических ErP-директив в отношении эффективности . Возможно плавное регулирование скорости с помощью внешнего аналогового сигнала 0-10В или ШИМ . Энергосберегающие EC-вентиляторы GreenTech с производительностью по воздуху до 30 000 м³/ч используются в тепловых насосах типа «воздух-вода» .

Технология HyBlade®: инновационная гибридная конструкция лопастей, сочетающая несущий алюминиевый каркас и оболочку из стеклопластика . Эта уникальная разработка получила международную премию iF material award за выдающиеся материаловедческие решения . Преимущества технологии:

· Снижение энергопотребления до 50% по сравнению с обычными вентиляторами

· Значительное снижение уровня шума благодаря оптимизированной аэродинамической форме с законцовками крыла (winglets), подобными тем, что используются в авиации для увеличения подъемной силы

· Высокая аэродинамическая эффективность при минимальном весе

· Снижение веса на 30-40%, облегчающее монтаж и обслуживание

· Полная свобода формообразования лопастей, недостижимая при обработке металла

· Доступны в типоразмерах от 200 до 1250 мм со стандартизированными интерфейсами для легкой замены традиционных вентиляторов

Технология GreenIntelligence: превращает вентиляторы в интеллектуальные решения для всех задач . Включает:

· Мониторинг состояния (condition monitoring) в реальном времени

· Экономичное дистанционное обслуживание

· Автоматическое регулирование скорости по мере загрязнения

· Интеграцию управляющих функций и сигналов датчиков

· Оптимизированная аэродинамика лопастей: серповидная форма лопастей и специальные закрылки значительно увеличивают энергоэффективность и гарантируют бесшумность работы на всех скоростных диапазонах . Благодаря улучшенному до 50% энергосбережению и акустическим характеристикам эта технология идеально подходит для использования в холодильной технике .

· Высокоэффективные iQ-моторы: специальные двигатели с КПД до 65% для замены технически устаревших моторов с расщепленными полюсами . Полная механическая совместимость обеспечивает простую и быструю замену без переделки системы .

· Динамическая балансировка: балансировка в двух плоскостях согласно DIN ISO 1940 обеспечивает минимальную вибрацию и высокий КПД .

· Долговечность и надежность: ресурс L10 при 40°C достигает 100 000 часов благодаря качественным шарикоподшипникам. Встроенная система защиты от перегрева и аварийных ситуаций.

· Сертификация: продукция имеет международные сертификаты VDE, UL, CSA, CE, ГОСТ, подтверждающие соответствие мировым стандартам безопасности .

· Универсальность монтажа: возможность установки в любом положении и работа от сетей 50/60 Гц.

Таблица ключевых энергосберегающих технологий промышленных осевых вентиляторов ebm-papst
