Рабочее колесо Ziehl-Abegg RH45M-VDK.4F.1R

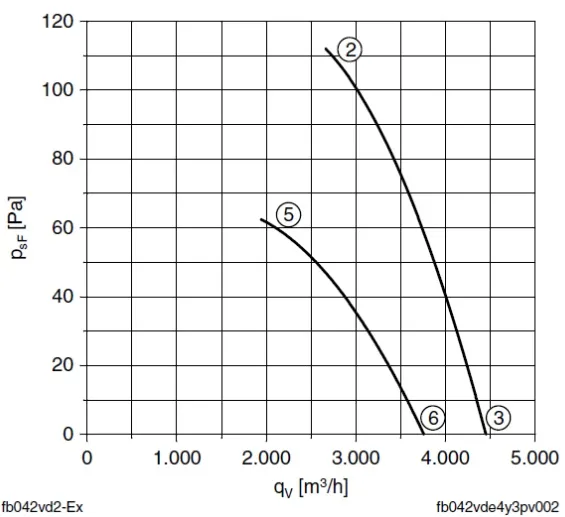

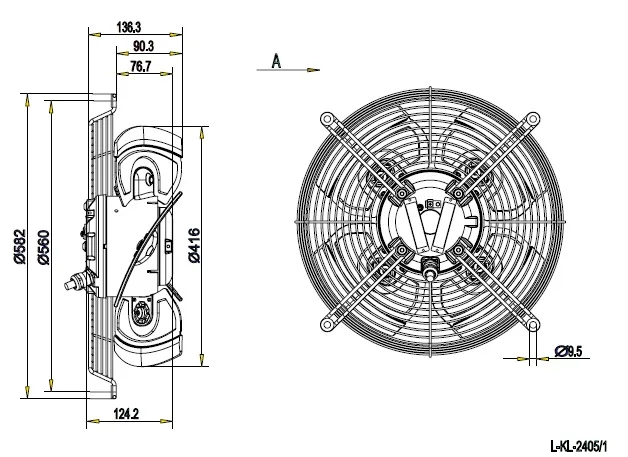

Промышленные рабочие колёса Ziehl-Abegg (Германия) с диаметром от 200 до 710 мм представляют собой высокотехнологичные компоненты центробежных вентиляторов, предназначенные для создания мощного воздушного потока при минимальном энергопотреблении . Они используются в системах вентиляции и кондиционирования, холодильной технике, тепловых насосах, оборудовании «чистых комнат» и промышленном охлаждении .

Конструктивные типы и исполнение:

1. Серия RH (с загнутыми назад лопастями) – высокоэффективные колёса с 7 загнутыми назад лопатками, доступные в диаметрах от 190 до 630 мм . Используются в канальной и крышной вентиляции, оборудовании «чистых комнат» . Рабочее колесо из композитного материала C-pro (у части моделей) или сварное из стали с порошковым покрытием RAL 5002 . Оснащены вращающимся безлопаточным диффузором для увеличения КПД и улучшения акустических характеристик .

2. Серия RE-P (с загнутыми вперед лопастями) – компактные колёса среднего давления для интеграции в спиральные корпуса вентиляторов RG-P и RD-P . Диаметры крыльчаток от 120 до 450 мм . Крыльчатка из оцинкованного стального листа с загнутыми вперёд лопатками, статически и динамически сбалансирована .

Материалы изготовления:

Высокопрочный композитный материал (C-pro, ZAmid) – устойчив к коррозии, препятствует развитию микробов, пригоден для чистых комнат с жесткими гигиеническими требованиями

Оцинкованная сталь – для моделей с загнутыми вперед лопатками

Сварная сталь с порошковым покрытием (RAL 5002) – для моделей с загнутыми назад лопатками, повышенная защита от коррозии

Алюминий (клепаное или сварное исполнение)

Двигатели:

AC или ECblue с классом защиты IP54, тепловым классом THCL155 (класс изоляции F), встроенными термоконтактами (TB) для защиты от перегрева

Для композитных моделей – энергоэффективные двигатели с электронной коммутацией и регулировкой скорости 0-100%

Балансировка: все рабочие колеса проходят статическую и динамическую балансировку для минимальной вибрации и низкого уровня шума .

Установка:

Монтаж должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности и рекомендаций изготовителя

Требования безопасности:

· Условия размещения: рабочая температура от -20 до +70°C (до +80°C для специальных исполнений)

· Ориентация вала: возможна горизонтальная или вертикальная установка (поток воздуха вверх или вниз)

· Окружающая среда не должна содержать взрывоопасных веществ, агрессивных примесей, липких и волокнистых материалов

· Рекомендуется устанавливать воздушные фильтры перед рабочим колесом для защиты от загрязнений и продления срока службы

· При установке следует обеспечить свободный доступ воздуха к всасывающей стороне

Монтаж:

Подготовка: проверить легкость вращения крыльчатки вручную, отсутствие повреждений при транспортировке, наличие маркировки направления вращения (стрелка на корпусе)

Крепление: рабочие колёса крепятся к фланцу двигателя болтами повышенной прочности . Для бесспирального исполнения обеспечивается точное позиционирование относительно входного диффузора .

Виброизоляция: рекомендуется использование виброизолирующих прокладок для снижения передачи вибрации на конструкцию

Электрическое подключение:

1. AC-модели: однофазные (1~230В) или трехфазные (3~230/400В) – подключение через клеммную коробку согласно схеме звездой или треугольником

2. EC-модели (ECblue): подключение непосредственно к сети AC со встроенным контроллером, поддержка аналогового управления 0-10В и цифровых интерфейсов

Защита двигателя: встроенные термоконтакты (TB) должны быть включены в цепь управления для отключения при перегреве

Заземление: обязательно выполнить защитное заземление корпуса

Направление вращения: проверить соответствие маркировке (для серии RH – против часовой стрелки со стороны всасывания ; для RE-P – по часовой стрелке со стороны всасывания )

Периодическое обслуживание: необходима регулярная очистка крыльчатки от пыли и загрязнений для предотвращения дисбаланса

Особенности (ключевые технологии):

Бионический дизайн лопастей (Bionic Design) – лопасти имеют оптимизированную аэродинамическую форму, вдохновленную природой, что обеспечивает:

· Высокий КПД и низкий уровень шума

· Минимальную турбулентность потока

· Снижение энергопотребления

Технология вращающегося безлопаточного диффузора (для серии RH) – специальный элемент конструкции рабочего колеса, который:

· Увеличивает КПД вентилятора

· Улучшает акустические характеристики (снижение шума)

· Повышает статическое давление

Высокопрочный композит C-pro / ZAmid – собственный материал Ziehl-Abegg:

· Такой же прочный, как металл, но не ржавеет

· Устойчив к коррозии и агрессивным средам

· Препятствует развитию микробов (пригоден для чистых комнат)

· На 100% экологически безопасен

Технология ECblue – электронно-коммутируемые двигатели с постоянными магнитами:

· КПД > 90%

· Плавное регулирование скорости 0-100% без потерь энергии

· Интеграция в системы управления зданием (BMS)

· Снижение эксплуатационных расходов

Динамическая балансировка G 6,3 – балансировка в двух плоскостях согласно DIN ISO 1940 обеспечивает:

· Минимальную вибрацию

· Низкий уровень шума

· Увеличение срока службы подшипников

· Термозащита THCL155 – класс нагревостойкости изоляции F (155°C) и встроенные термоконтакты обеспечивают надежную защиту от перегрева

· Защита от внешних воздействий IP54 – стандартная степень защиты для промышленных моделей гарантирует устойчивость к пыли и влаге

· Коррозионная стойкость – порошковое покрытие RAL 5002 (для стальных моделей) и композитные материалы обеспечивают длительный срок службы в агрессивных средах

· Сертификация – продукция имеет международные сертификаты CE, UKCA, соответствует требованиям европейских экологических директив (ErP)
