Центробежный вентилятор Ziehl-Abegg RD31S-4DW.6Q.AL

Промышленные центробежные вентиляторы Ziehl-Abegg (Германия) с диаметром рабочего колеса от 140 до 560 мм представляют собой высокотехнологичное оборудование для перемещения воздуха с изменением направления потока на 90 градусов и созданием высокого давления. Эти вентиляторы широко применяются в системах вентиляции и кондиционирования, тепловых насосах, чистыx помещениях, охлаждении промышленного оборудования и серверных центрах обработки данных .

Конструктивное исполнение:

Типы рабочих колес: с загнутыми назад лопастями (высокий КПД, не перегружаются) и с загнутыми вперед лопастями (высокая производительность при компактных размерах)

Материалы: высокопрочный композит ZAmid (собственная разработка) — прочный как металл, не ржавеет, устойчив к коррозии и на 100% экологически безопасен; также доступны исполнения из оцинкованной стали, алюминия и нержавеющей стали

Тип подшипников — шариковые (качения) с длительной смазкой, качество балансировки G 6,3 по DIN ISO 1940

Двигатели: AC или ECblue с тепловым классом THCL155 (класс изоляции F) и степенью защиты IP54

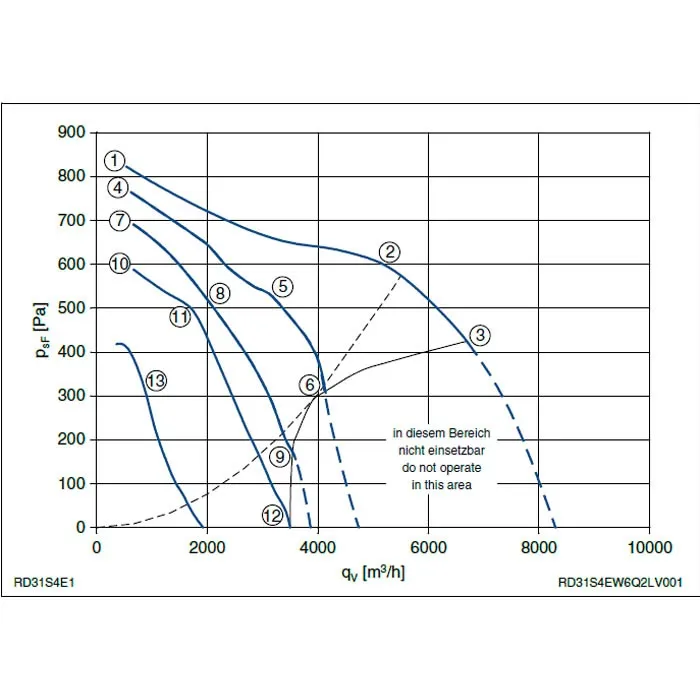

Технические параметры:

· Производительность по воздуху: до 27 500 м³/ч (для модели диаметром 560 мм)

· Статическое давление: от 180 до 1000 Па и выше

· Мощность: от 0,13 до 6,1 кВт

· Скорость вращения: от 900 до 1560 об/мин

· Напряжение питания: AC 230В, 400В (трехфазные), возможна частота 50/60 Гц

· Степень защиты: IP54 (стандарт для промышленных моделей)

· Рабочая температура: от -20 до +60°C

· Уровень шума: до 98 дБА для крупных моделей

Области применения:

Системы приточной и вытяжной вентиляции зданий

Чистые помещения и фильтровентиляционные модули

Охлаждение центров обработки данных (серверных)

Тепловые насосы и компактные кондиционеры

Промышленное охлаждение и удаление загрязнений

Установка:

Монтаж Ziehl-Abegg должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности и рекомендаций изготовителя

Требования безопасности:

· Условия размещения: рабочая температура окружающей среды от -20 до +60°C

· Ориентация: возможна установка в любом положении — H (горизонтальная), Vu (ротором вверх), Vo (ротором вниз)

· Окружающая среда не должна содержать взрывоопасных веществ, агрессивных примесей, липких и волокнистых материалов

· Рекомендуется устанавливать предварительный фильтр грубой очистки перед вентилятором для защиты от пылевых отложений

· При установке следует обеспечить свободный доступ воздуха к всасывающей стороне

Монтаж:

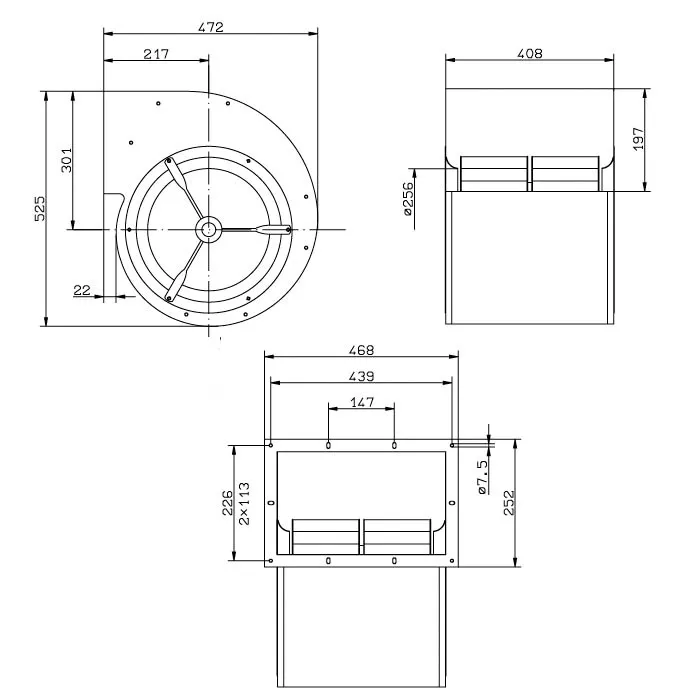

Крепление: промышленные модели имеют усиленные монтажные фланцы или кронштейны; доступны мотор-колеса для встраивания и готовые решения в спиральном корпусе

Виброизоляция: рекомендуется использование виброизолирующих прокладок для снижения передачи вибрации на конструкцию

Электрическое подключение:

· AC-модели: подключение через клеммную коробку согласно схеме; трехфазные модели (3~230/400В) подключаются звездой или треугольником

Кабель питания: осевой кабель длиной 105 см, сечение жил 0,75 мм²

Защита двигателя: встроенные термоконтакты (TB) или тепловое реле для отключения при перегреве

Заземление: обязательно выполнить защитное заземление корпуса (сопротивление не более 4 Ом)

Периодическое обслуживание: необходима регулярная очистка крыльчатки от пыли для предотвращения дисбаланса

Проверка после монтажа: убедиться в отсутствии посторонних предметов и правильном направлении вращения

Особенности (ключевые технологии):

Технология ECblue: электронно-коммутируемые двигатели, обеспечивающие значительную экономию электроэнергии по сравнению с традиционными AC-двигателями. Обеспечивают устойчивое снижение энергопотребления с первого дня эксплуатации .

Бионическая конструкция лопастей (Bionic Design): инновационная разработка, вдохновленная природой (крылья совы и строение деревьев) . Преимущества:

· КПД до 20% выше, чем у стандартных продуктов на рынке

· Снижение уровня шума благодаря оптимизированной аэродинамике

· Возможность уменьшения диаметра или скорости вращения, что снижает энергопотребление

· Ресурсоэффективность: бионическое легкое конструкционное решение снижает вес при сохранении прочности

Технология ZAvblue: новейшая разработка Ziehl-Abegg, сочетающая бионический дизайн с компактностью . Ключевые особенности:

· Минимальная монтажная глубина, экономия пространства в оборудовании заказчика

· Возможность установки как AC, так и EC-двигателей с помощью адаптеров без существенных модификаций оборудования

· Оптимизирована для максимальной эффективности при высоком расходе воздуха даже в ограниченном пространстве

Высокопрочный композит ZAmid: собственный материал Ziehl-Abegg — такой же прочный, как металл, но не ржавеет, устойчив к коррозии и на 100% экологически безопасен .

· Интеллектуальные системы управления: вентиляторы могут комплектоваться датчиками давления, температуры и влажности, а также интегрироваться в общую систему управления зданием (BMS) для точного регулирования параметров воздуха и оптимизации энергопотребления .

· Динамическая балансировка G 6,3: все рабочие колеса проходят статическую и динамическую балансировку для минимальной вибрации и длительного срока службы подшипников .

· Термозащита THCL155: класс нагревостойкости изоляции F (155°C) обеспечивает надежную работу при повышенных температурах .

Защита от внешних воздействий IP54: гарантирует устойчивость к пыли и влаге для большинства промышленных применений .

Универсальность монтажа: возможность установки в любом положении с креплением за монтажные фланцы или кронштейны .
