Центробежный вентилятор R4E400-AR05-06 Ebmpapst

Промышленные центробежные вентиляторы переменного тока (AC) ebm-papst (Германия) представляют собой надежное и проверенное решение для перемещения воздуха с изменением направления потока на 90 градусов и созданием высокого давления. Они применяются там, где требуется постоянная производительность и доступно только AC-питание . Диапазон типоразмеров охватывает диаметры рабочих колес от 77 до 630 мм, что позволяет использовать их как в компактном оборудовании, так и в мощных промышленных установках.

Конструктивное исполнение:

Принцип работы: воздух всасывается вдоль оси вращения и выбрасывается радиально под прямым углом за счет центробежной силы.

Типы рабочих колес:

1. С загнутыми вперед лопатками: обеспечивают высокое давление при компактных размерах, часто поставляются в спиральном корпусе.

2. С загнутыми назад лопатками (например, серия RadiCal): отличаются высоким КПД, не перегружаются и идеальны для систем с переменным сопротивлением .

Материалы: корпуса из литого алюминия или стали с покрытием; крыльчатки из стали, алюминия или высокопрочного пластика, армированного стекловолокном (например, PA66) .

Тип подшипников — шариковые (качения), обеспечивающие срок службы до 80 000 часов и более .

Двигатели: используются надежные AC-двигатели с внешним ротором (конденсаторные или с расщепленными полюсами), класс изоляции — F .

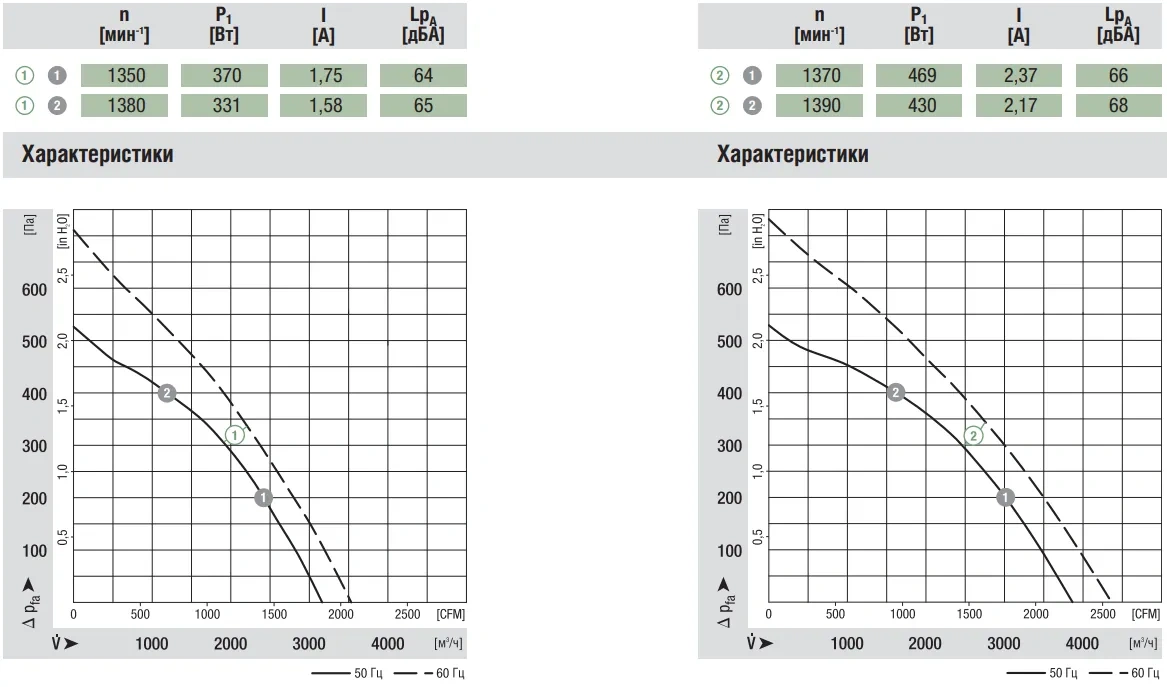

Технические параметры:

· Производительность по воздуху: от 50 до 30 000 м³/ч (для модели Ø220 мм — 885 м³/ч , для RadiCal 225 мм — 1195 м³/ч ).

· Статическое давление: от 50 до 2000 Па и выше.

· Скорость вращения: от 1000 до 3250 об/мин.

· Потребляемая мощность: от 10 Вт до 3 кВт и более.

· Напряжение питания: AC 115В, 230В (однофазные), 400В (трехфазные) .

· Степень защиты: IP20, IP44 (стандарт для многих моделей) .

· Рабочая температура: от -40 до +80°C (при хранении и транспортировке) .

Области применения:

Системы приточной и вытяжной вентиляции зданий.

Охлаждение промышленного оборудования и шкафов управления.

Системы HVAC и холодильная техника.

Охлаждение частотных преобразователей и промышленной электроники .

Компактные вентиляционные установки.

Установка:

Монтаж Ebmpapst должен выполняться квалифицированным персоналом с соблюдением правил электробезопасности.

Требования безопасности:

· Выбор места: обеспечить свободный доступ воздуха к всасывающей стороне; избегать препятствий, источников тепла и агрессивных сред . Расстояние до препятствий — не менее 20 мм для нормального охлаждения двигателя.

· Ориентация: допустима установка с горизонтальным валом или с ротором снизу; исполнение с ротором сверху — по запросу . На корпусе предусмотрены отверстия для слива конденсата .

· Допускается установка в любом положении — ограничений по ориентации оси вращения нет.

Монтаж:

Подготовка: проверить легкость вращения крыльчатки, отсутствие повреждений и деформаций .

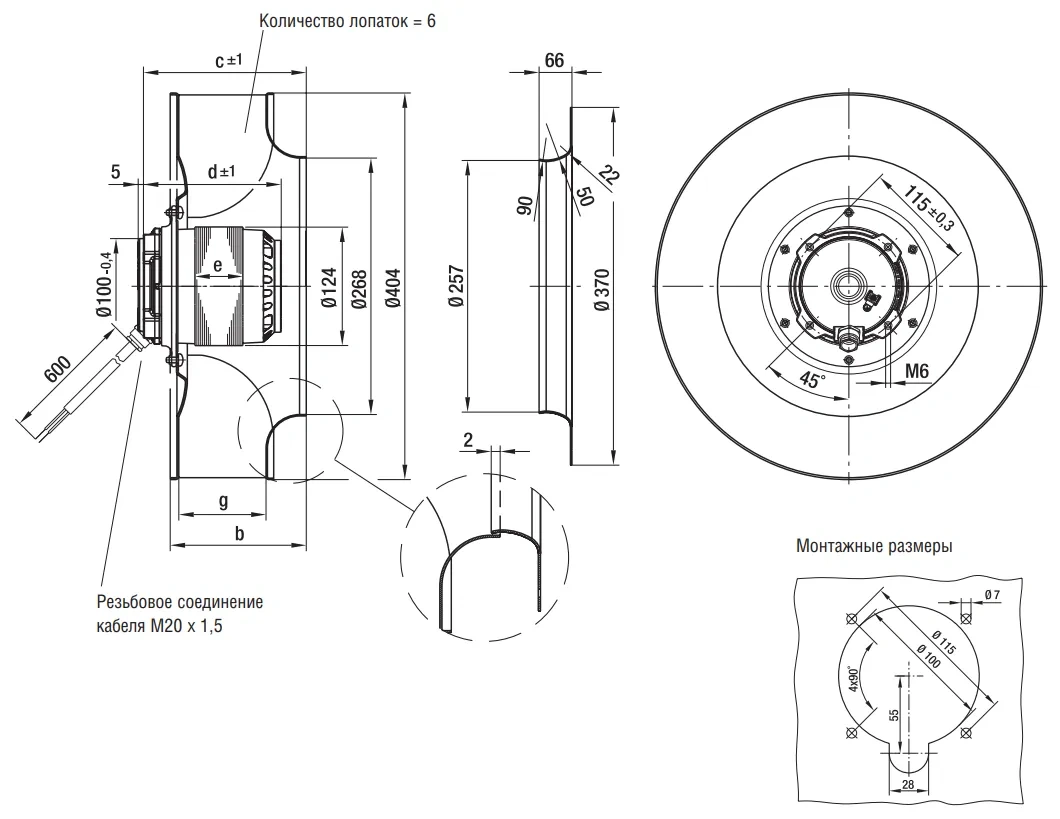

Крепление: промышленные модели крепятся за монтажный фланец или с помощью кронштейнов. Для тяжелых моделей требуется усиление несущих конструкций . Использовать болты соответствующего размера (например, для моделей с резьбой под винты ST4.8) . Крепление должно быть надежным и выдерживать вибрационные нагрузки.

Виброизоляция: обязательное использование виброизолирующих прокладок для снижения передачи вибрации и шума на конструкцию .

Подключение воздуховодов: герметизация соединений для исключения утечек; избегать резких изгибов и сужений, чтобы не снижать производительность .

Электрическое подключение:

1. Однофазные AC-модели: подключение проводов L (фаза), N (нейтраль) и PE (защитное заземление) согласно схеме на корпусе. Многоскоростные модели имеют дополнительные выводы для выбора скорости вращения .

2. Трехфазные модели: 3 фазы + PE, подключение через устройство защиты двигателя.

3. Подключение выполняется через клеммные колодки, провода с наконечниками или штекерные разъемы (например, 6-полюсная колодка) .

Термозащита: AC-двигатели могут иметь встроенные термоконтакты, которые необходимо включить в цепь управления для отключения при перегреве.

Заземление: обязательно выполнить защитное заземление корпуса согласно ПУЭ .

Особенности (ключевые технологии AC-вентиляторов):

· Технология внешнего ротора: двигатель встроен непосредственно в рабочее колесо, что обеспечивает компактность, высокую производительность и эффективное охлаждение двигателя потоком воздуха .

· Технология RadiCal для AC: применение в AC-вентиляторах аэродинамически оптимизированных рабочих колес с загнутыми назад лопастями и 3D-геометрией, аналогичной EC-версиям. Это позволяет снизить уровень шума до 3 дБ(А) и повысить эффективность по сравнению с традиционными AC-моделями .

· Многоскоростное исполнение: многие AC-вентиляторы имеют несколько отводов обмотки, позволяющих выбирать фиксированную скорость вращения (ступенчатое регулирование) без использования внешних регуляторов .

· Высококачественные материалы крыльчатки: использование стеклонаполненного пластика PA66 для рабочих колес обеспечивает легкость, прочность и коррозионную стойкость .

· Надежность и долговечность: шариковые подшипники качения обеспечивают ресурс L10 до 80 000 часов. Простая и надежная конструкция AC-двигателей проверена десятилетиями эксплуатации .

· Широкий диапазон рабочих температур: от -40 до +80°C (при хранении), рабочие температуры до +50…+70°C в зависимости от модели .

· Степень защиты IP44: многие модели имеют защиту от проникновения посторонних предметов диаметром более 1 мм и брызг воды, что подходит для большинства промышленных применений .

· Сертификация: продукция имеет международные сертификаты VDE, UL, CSA, CE, GOST .

· Класс изоляции F (термостойкость до 155°C) обеспечивает надежную работу при повышенных температурах .

· Простота замены: AC-вентиляторы ebm-papst имеют стандартизированные присоединительные размеры, что упрощает замену устаревшего оборудования без переделки системы.<!--td {border: 1px solid #cccccc;}br {mso-data-placement:same-cell;}-->Центробежный вентилятор ebm-papst AC: Техническое описание
