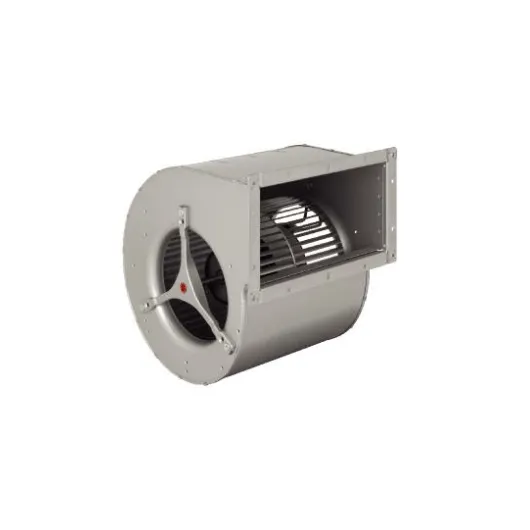

Энергосберегающий вентилятор D1G160-DA19-52 Ebmpapst

Промышленные центробежные вентиляторы с электронно-коммутируемыми (EC) двигателями ebm-papst (Германия) с диаметром рабочего колеса от 77 до 630 мм представляют собой новейшее поколение энергоэффективного оборудования для перемещения воздуха с изменением направления потока на 90 градусов и созданием высокого давления . Благодаря инновационным аэродинамическим решениям, современным материалам и интеллектуальной электронике они устанавливают новые стандарты производительности, энергосбережения и акустического комфорта .

Конструктивное исполнение:

Принцип работы: воздух всасывается вдоль оси вращения и выбрасывается радиально под прямым углом за счет центробежной силы

Типы рабочих колес: преимущественно с загнутыми назад лопастями (высокий КПД, отсутствие перегрузки, не требуют спирального корпуса)

Двигатели: трехфазные бесщеточные EC-двигатели с внешним ротором и полностью интегрированной силовой электроникой (инвертор, контроллер, фильтры)

Материалы: рабочие колеса из высокопрочного композита, армированного стекловолокном, корпуса из алюминия или стали с покрытием

Тип подшипников — шариковые (качения) с ресурсом L10 до 100 000 часов и более

Технические параметры:

· Производительность по воздуху: до 40 000 м³/ч

· Статическое давление: до 2500 Па и выше (превышение 2000 Па)

· КПД: соответствует классу энергоэффективности IE5 по IEC/TS 60034-30-2

· Экономия электроэнергии: до 30-60% по сравнению с AC-аналогами

· Напряжение питания: 1~200-277В AC, 3~380-480В AC (прямое включение в сеть, без внешнего ПЧ)

· Степень защиты: IP44, IP54, IP55

· Рабочая температура: от -25 до +60°C (расширенные диапазоны под заказ)

Области применения:

Системы вентиляции и кондиционирования воздуха (HVAC)

Тепловые насосы типа «воздух-вода» и «воздух-воздух»

Промышленное охлаждение и вентиляция

Чистые помещения и фильтровентиляционные модули (FFU)

Охлаждение мощной электроники и частотных преобразователей

Установка:

Монтаж Ebmpapst должен выполняться только квалифицированным персоналом с соблюдением правил электробезопасности

Требования безопасности:

· Условия размещения: рабочая температура окружающей среды должна соответствовать спецификации; EC-двигатели допускают установку в любом положении, ограничений по ориентации оси вращения нет

· Для наружного применения и агрессивных сред доступны исполнения с повышенной степенью защиты (IP54, IP55)

· При установке следует обеспечить свободный доступ воздуха к всасывающей стороне и достаточное пространство для обслуживания

· Перед монтажом проверить легкость вращения крыльчатки и отсутствие повреждений

Монтаж:

Крепление: промышленные модели имеют усиленные монтажные фланцы или кронштейны; доступны как мотор-колесо, так и готовые решения «plug & play» в компактном опорном кронштейне для простого настенного монтажа

Виброизоляция: рекомендуется использование виброизолирующих прокладок для снижения передачи вибрации на конструкцию

Электрическое подключение:

· EC-двигатели подключаются непосредственно к сети AC без внешнего преобразователя частоты (вся электроника встроена)

Сигнальные линии: поддержка аналогового управления 0-10В, ШИМ, а также цифрового интерфейса MODBUS RTU (RS485) для сбора данных о режиме работы, авариях, моточасах и энергопотреблении

Использовать экранированные кабели для сигнальных линий для снижения электромагнитных помех

Заземление: обязательно выполнить защитное заземление корпуса (первым подключением)

Ввод в эксплуатацию: при первом пуске выполняется тестовый запуск для автоматического обнаружения критических резонансных зон

Проверка после монтажа: убедиться в отсутствии посторонних предметов и правильном направлении вращения

Особенности (ключевые технологии энергосбережения):

GreenTech EC: технология, в которой компания ebm-papst была пионером. Электронно-коммутируемые двигатели с трехфазным бесщеточным приводом и постоянными магнитами (без редкоземельных металлов) обеспечивают КПД, соответствующий классу IE5 . Это дает:

· Экономию электроэнергии 30-60% по сравнению с AC-аналогами

· Снижение тепловыделения и увеличение срока службы

· Соответствие строгим экологическим ErP-директивам

RadiPac / RadiCal — новое поколение центробежных вентиляторов: серия, специально разработанная для систем вентиляции и кондиционирования, с постоянно оптимизируемой аэродинамикой . Ключевые improvements:

· Рабочее колесо с 5 геометрически сложными лопастями из высокопрочного стеклонаполненного композита

· Трехмерная геометрия лопастей с закругленным входным профилем и сужающейся к выходу кромкой

· Волнистая покрывная плита для оптимального потока через рабочее колесо

· Снижение уровня шума на 3–7 дБ(А) по сравнению с предыдущим поколением

· Повышение аэродинамической эффективности и плотности мощности

GreenIntelligence: интеллектуальная платформа, превращающая вентиляторы в сетевые устройства для Индустрии 4.0 и "умного дома" . Включает:

· Встроенный датчик резонанса для измерения колебаний и вибраций в реальном времени

· Автоматическое обнаружение критических резонансных зон при пуске и "перепрыгивание" через них

· Мониторинг состояния и предиктивное обслуживание (обнаружение дисбаланса при загрязнении)

· Дистанционное управление и сбор данных через MODBUS RTU

Высокопрочный композитный материал: рабочие колеса из стеклонаполненного пластика, изготовленные методом литья под давлением, обеспечивают:

· Свободу трехмерного формообразования для оптимальной аэродинамики

· Снижение веса и инерции

· Высокую прочность и стабильность при высоких скоростях

Гибкость монтажа: доступны в стандартном (двигатель вынесен из потока) и укороченном (двигатель погружен в рабочее колесо) исполнении . Обе версии поставляются как мотор-колесо или как готовое решение «plug & play» с опорным кронштейном .

Опция FlowGrid: воздухозаборная решетка, действующая как выпрямитель потока, снижает шумообразующую турбулентность на входе и служит защитной решеткой .

Долговечность и надежность: ресурс подшипников до 100 000 часов, встроенная электронная защита от перегрузок и перегрева, широкий диапазон допустимых напряжений питания ±15% .

Простота ввода в эксплуатацию: EC-вентиляторы готовы к работе сразу после подключения питания и сигнала управления 0-10В; сложное программирование не требуется.
